Wywrotnica kręgu blachy to urządzenie wykonane dla firmy zajmującej się wykrawaniem elementów z blach stalowych oraz nierdzewnych. Maszyna została wykonana w celu znacznego ograniczenia czasu potrzebnego na załadunek blach.
Wywrotnica kręgu blachy : Zastosowanie

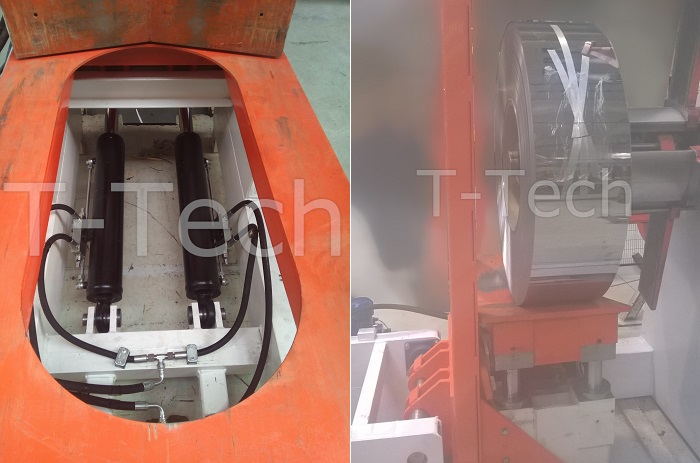

Blacha po umieszczeniu na stole maszyny unosi się z pozycji poziomej do pionowej, a dokładne ustalenie wysokości kręgu odbywa się za pomocą dodatkowej pryzmy unoszącej. Podstawowym elementem maszyny jest układ hydrauliczny wraz z dwoma siłownikami unoszącymi stół. Układ ten zasilany jest z dedykowanego agregatu do wywrotnicy.
Wywrotnica została wykonana ze stali gatunku s355, powłokę lakierniczą wykonano w systemie malowania proszkowego. Układ elektryczny nadzorujący pracę urządzenia został zintegrowany z głównym sterownikiem linii produkcyjnej. Miejsce załadunku oraz obszar wokół urządzenia, w celu zapewnienia bezpieczeństwa pracy osób w pobliżu wywrotnicy, został oddzielony za pomocą panelowych wygrodzeń bezpieczeństwa. Dodatkowo zamontowano bramę przesuwną w celu łatwego załadunku blach. Urządzenie przekazane zostało z kompleksową dokumentacją techniczną oraz certyfikatem europejskim dopuszczającym urządzenia do pracy zgodnie z obowiązującymi normami.
